Van bướm kiểu Wafer là gì?

Van bướm kiểu Wafer là gì? Có khi nào bạn thắc mắc về tên gọi van bướm wafer. Đây là dạng van bướm phổ biến nhất hiện nay. Vậy thực chất van bướm dạng wafer là gì? Hày cùng tìm hiểu qua bài viết sau!

Van bướm kết nối dạng Wafer

Van bướm kết nối dạng Wafer (Nguồn: Internet)

Van bướm kiểu Wafer là gì?

Van bướm là loại van có chức năng đóng mở và ngăn chặn dòng nước hay khí với đĩa van duy chuyển dạng cánh bướm. Do đó chúng được gọi là Van bướm hay Butterfly valve (Tên gọi tiếng anh).

Các sản phẩm về Van Bướm

Van bướm thường có 3 dạng kết nối chính đó là kết nối kiểu Wafer, Flange và Lug. Trong đó kiểu kết nối wafer là được sử dụng rộng dãi nhất. Đó cũng chính là dạng kết nối với đường ống, vì vậy van bướm dạng wafer chính là thể hiện kiểu kết nối của van bướm.

Van bướm kiểu wafer kết nối với đường ống kiểu kẹp siết. Tức là chúng được đặt giữa hai mặt bích và siết chặt bulong để kẹp chặn van bướm ở giữa. Không có một liên kết, kết nối trực tiếp nào giữa van và mặt bích.

Phần tai hay lỗ bên hông của van chỉ có mục đích để luồn bulong qua nhằm định vị van trên đường ống. Khác với van bướm mặt bích được kết nối trực tiếp giữa hai đầu van và hai đầu bích kết nối.

Van bướm dạng wafer kết nối với đường ống

Van bướm dạng wafer kết nối với đường ống.

Ưu điểm của van bướm dạng Wafer

Ưu điểm của loại van này chính là:

  • Kết nối đơn giản, nhanh chóng và cần số lượng bulong kết nối ít hơn.
  • Có thể lắp đặt vào đường ống theo nhiều tiêu chuẩn mặt bích khác nhau mà không cần quan tâm tiêu chuẩn kết nối van như van bướm flange.
  • Không cần lắp đặt thêm gioăng làm kín ở hai đầu mặt bích
  • Dễ dàng thay thế dòng van cũ mà vẫn lắp đặt vừa vặn và hoàn chỉnh không sai lệch và sửa lại đường ống.
  • Giá thành van bướm wafer rẻ hơn dòng van bướm lug và van bướm flange.
  • Bởi nhiều ưu điểm nổi bật nên dòng van bướm Wafer phổ biến hơn cả, dễ dàng tìm kiểm trên thị trường với nhiều chất liệu và đa dạng về kích thước.

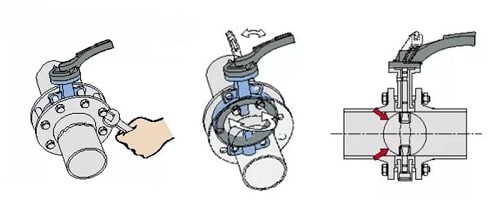

Kết nối van bướm dạng wafer

Kết nối van bướm dạng wafer (Nguồn: Internet)

Một số loại van bướm Wafer

Tùy theo chất liệu hay kiểu điều khiển mà van bướm wafer còn được chia thành nhiều loại khác nhau như:

  • Van bướm tay gạt
  • Van bướm tay quay
  • Van bướm điều khiển điện
  • Van bướm điều khiển khí nén
  • Van bướm inox
  • Van bướm gang

Thông thường các dòng van bướm dạng wafer được dùng cho các hệ thống chủ yếu là chất lỏng và có áp lực thấp khoảng 16bar. Với các hệ thống áp lực lớn, người ta thường sử dụng các loại van bướm kết nối mặt bích.
