Globe Valve là gì? Ưu điểm và nhược điểm của van cầu hơi nước

Globe valve là một trong những loại van công nghiệp quan trọng. Chúng được sử dụng rộng rãi và phổ biến trong các hệ thống nước và hơi. Bài viết này sẽ giúp các bạn hiểu rõ hơn về globe valve là gì? Cấu tạo và nguyên lý hoạt động của chúng.

Globe valve là gì? Cơ chế hoạt động của chúng như thế nào?

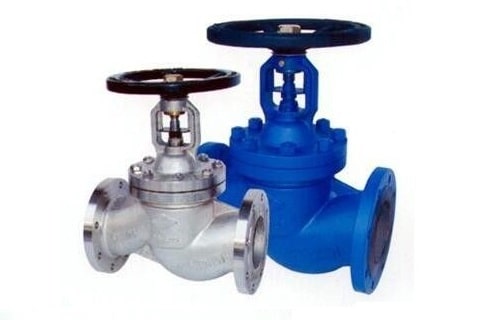

Globe valve là gì? Cơ chế hoạt động của chúng như thế nào? (Ảnh: Internet)

Globe valve là gì?

Globe valve còn được biết đến với tên gọi là van cầu, van chặn, van hơi. Đây là loại van công nghiệp sử dụng để điều chỉnh dòng chảy của chất lỏng, chất khí trong các đường ống dẫn lưu chất.

Globe valve còn được biết với các tên gọi khác như: Van cầu hơi, van hơi, van chặn, van hơi nóng.

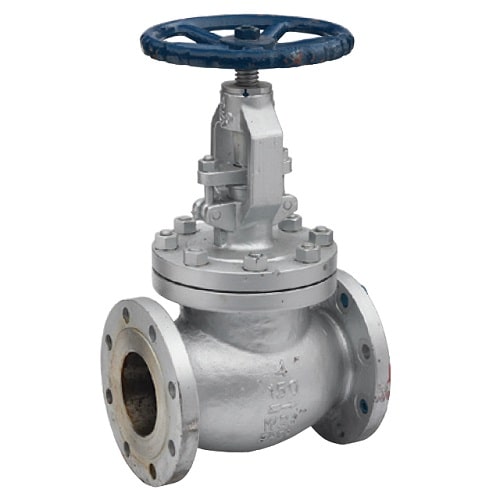

Globe valve là gì? Cơ chế hoạt động của van cầu hơi

Globe valve là gì? Cơ chế hoạt động của van cầu hơi

Cấu tạo của Globe valve

Cấu tạo cơ bản của van cầu tay quay

Cấu tạo cơ bản của van cầu tay quay

Globe valve có cấu tạo cơ bản gồm các bộ phận chính:

  • Tay quay: Vô lăng tay quay là bộ phận có chức năng điều kiển van cầu đóng mở và điều chỉnh lưu lượng dòng chảy lưu chất khi đi qua van. Vô lăng điều khiển bằng tay có thể được thay thế bằng mô tơ điện hoặc bộ điều khiển khí nén để điều khiển van tự động thay vì sử dụng sức người.
  • Trục van: Trục van được nối giữa tay quay và đĩa van, trục van chuyền chuyển động điều kiển từ tay quay để điều khiển đĩa van đóng mở. Trục van xoay theo phần ren với nắp van để nâng hạ đĩa van.
  • Gioăng làm kín: Gioăng làm kín được làm với mục đích trành rò rỉ vật chất ra ngoài, chúng thường được làm từ các loại cao su tổng hợp: EPDM, NBR, SBR, Teflon…
  • Nắp van: Nắp van được lắp đạt nhằm bảo vệ van khỏi các tác động bên ngoài làm tắc trục van. Và là bộ phận nối ren để nâng hạ trục van.
  • Thân van: Được làm từ nhiều loại khác nhau như: Inox, gang, thép, nhựa… đúc nguyên khối để lắp đặt các bộ phận lên van.
  • Đĩa van: Đây là bộ phận chính có chức năng đóng mở van, như cảnh cửa đóng mở và điều tiết lưu lượng chảy qua.

Cơ chế hoạt động của Globe Valve

Nguyên lý hoạt động của van cầu

Nguyên lý hoạt động của van cầu (Nguồn: Internet)

Tay quay vô lăng điều khiển trục van quay quanh thân van, kéo theo đĩa van nâng lên hạ xuống, kiến van đóng mở. Dòng nước đi qua van sẽ cuộn xoáy lên phía trên, do đó áp lực dòng chảy sau qua van sẽ bị tiêu hao và gây sụt áp.

Với cơ chế hoạt động như trên, van cầu có khả năng tiết lưu dòng chảy tốt hơn van cổng. Ngoài ra chúng hạn chế bị rò rỉ hơn các loại van công nghiệp khác.

Globe valve có cấu tạo hình cầu, giống như tên gọi của chúng. Hiện tại có nhiều loại van cầu không mang hình cầu. Tuy nhiên tên gọi van cầu hay thuật ngữ van cầu vẫn được sử dụng chung cho các loại van có cơ chế hoạt động như trên. Các loại van cầu hơivan cầu inox đang được sử dụng rất phổ biến hiện nay.

Ưu điểm của globe valve

  • Van cầu có khả năng điều tiết lưu lượng của dòng chảy rất tốt, khả năng đóng mở van rất dễ dàng van thuận tiện.
  • Khi hoạt động thường xuyên, van cầu có độ bền cao, ít bị mòn, và hư hỏng do khi van mở hoàn toàn đĩa van được cách ly với lưu chất.
  • Hệ thống tay quay ép trực tiếp đĩa van và cửa van theo phướng chính diện nên khi đóng chặn van hoàn toàn, van cầu ít bị rò rỉ lưu chất hơn các loại van khác.
  • Thời gian đóng mở van nhanh chóng, do hành trình ngắn hơn so với van cổng.
Van cầu dùng cho các hệ thống nước, hơi, khí, gas...

Van cầu dùng cho các hệ thống nước, hơi, khí, gas…

Nhược điểm của globe valve

Van cầu cũng có những nhược điểm như:

  • Áp suất khi qua van bị sụt giảm do bị chuyển hướng dòng chảy trong thân van.
  • Các loại van có kích thước lớn, cần rất nhiều sức để mở van.
  • Trọng lượng và kích thước thường lớn hơn so với các loại van khác cùng kích thước và áp suất.
  • Giá thành tương đối cao so với các van công nghiệp khác.

Trên đây là những thông tin cơ bản nhất về globe valve cũng như nguyên lý hoạt động, ưu điểm và nhược điểm của van cầu. Để biết thông tin chi tiết các loại sản phẩm van cầu. Vui lòng liên hệ ngay Hotline: 0919 001 791 để được tư vấn và giải đáp!
