Các Loại Bẫy Hơi Thông Dụng

Các loại bẫy hơi thông dụng hiện nay

Steam Trap được chia làm 3 loại chính: Bẫy hơi nhiệt tĩnh, bẫy hơi nhiệt động ( còn gọi là bẫy hơi đồng tiền), bẫy hơi cơ ( gồm bẫy hơi dạng phao, bẫy hơi dạng gầu ngược)

cac-loai-bay-hoi-thong-dung-alsvalves
Các loại bẫy hơi thông dụng

Bẫy hơi dạng cơ:

Bẫy hơi cơ bao gồm bẫy hơi phao tự do, bẫy gầu ngược.

Nguyên lý hoạt động của bẫy hơi dạng cơ được dựa trên dựa trên sự khác biệt về tỷ lệ lượng hơi nước ( không khí) và nước ngưng tụ.

bay_hoi_gestra
Bẫy hơi phao Gestra
bay-hoi-Watson-MCDaniel
Bẫy hơi kiểu gầu ngược Watson McDaniel

Bẫy hơi nhiệt động:

Đây là thiết bị có thể hoạt dộng ở nhiệt độ cao và áp suất cao do thiết kế thân làm bằng từ gang hoặc inox nên làm việc rất hiệu quả, và có tuổi thọ cao.

Nguyên lý hoạt đông của bẫy hơi đồng tiền nhờ sử dụng sự khác biệt về tốc độ giữa hơi nước chuyển động nhanh và nước ngưng tụ chuyển động chậm hơn

bay-hoi-dang-dong-tien-yoshitake
Bẫy hơi dạng đồng tiền

Bẫy hơi nhiệt tĩnh:

Bẫy hơi nhiệt tĩnh được chia làm thành 3 loại chính: bẫy hơi giản nỡ, bẫy hơi cân bằng áp suất, bẫy hơi lưỡng kim. Mỗi loại bẫy hơi đều có cách thức, nguyên lý hoạt động khác nhau.

bay-hoi-nhiet-tinh-wt-3000
Bẫy hơi nhiệt tĩnh WT 3000
bay-hoi-nhiet-tinh-wt-5000-bi-metallic
Bẫy hơi nhiệt tĩnh WT 5000-bi-metallic
bay hoi nhiet tinh-ubs20-adca
Bẫy hơi nhiệt tĩnh UBS 20 ADCA

Nguyên lý hoạt động của Bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh hoạt động dựa vào sự thay đổi trang thái vật lý của vật chất để điều khiển van đóng hoặc mở.

Cấu tạo và hoạt động của các loại bẫy hơi

Bẫy hơi đồng tiền (Disc Steam Trap)

Đây là loại bẫy hơi mà bên trong là một cái đĩa có dạng hình đồng tiền nằm ở trên cùng, được lắp đặt trên các hệ thống Hơi nước, hệ thống sấy. có cách thức hoạt động rất đơn giản, mục đích tách nước ra khỏi đường hơi, đảm bảo không khí bên trong đường ống được khô nóng một cách tuyệt đối

Cấu tạo chi tiết của bẫy hơi đồng tiền

cau-tao-bay-hoi-dong-tien

Thân bẫy (Body): được làm từ chất liệu Gang dẻo hoặc Inox, nên chịu nhiệt và áp suất rất cao

Nắp che (Cover): được thiết kế cùng với chất liệu của thân bẫy , có thể tháo lắp, để kiểm tra đồng tiền trên

Đồng tiền (Disc valve): được làm từ hợp kim nhôm, hoặc inox, nó có nhiệm vụ đóng mở để lưu thông dòng nước ngưng tụ đi qua

Bộ lọc (Strainer): giúp loại bỏ các rác thải có nắp tháo mở để dễ dàng vệ sinh các chất cặn

Nguyên lý hoạt động của bẫy hơi đồng tiền

nguyen-ly-hoat-dong-bay-hoi-dong-tien-01 nguyen-ly-hoat-dong-bay-hoi-dong-tien-02

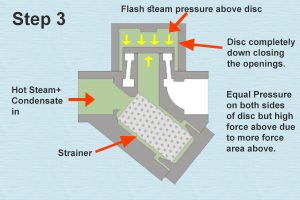

nguyen-ly-hoat-dong-bay-hoi-dong-tien-03
  • Khi khởi động, ban đầu áp suất của nước ngưng lạnh và không khí sẽ tăng lên làm cho đĩa van được nâng lên, và không khí được thải ra ngoài từ vòng bên trong.
  • Khi nước nóng ngưng tụ chảy vào, lúc đó bẫy hơi vẫn còn đang mở, có thể được thải ra ngoài. Và khi nước nóng ngưng tụ có lẫn hơi nóng vào bên trong, thì áp suất trong bẫy được tăng lên, làm cho đĩa van được nhấn xuống và đóng lại.
  • Bẫy mở khi hơi nóng giãn áp mất nhiệt năng và thành nước ngưng tụ.
  • Chu kỳ hoạt động lập đi lặp lại, bẫy xã nước ngưng tụ gián đoạn

Ưu điểm của bẫy hơi đồng tiền:

  • Nhỏ gọn, đơn giản, nhẹ và có khả năng chống ăn mòn cao.
  • Dễ dàng bảo trì mà không cần tháo bẫy.
  • Chịu được áp suất cao và không bị ảnh hưởng bởi búa nước hoặc rung.
  • Hoạt động trên toàn bộ phạm vi làm việc mà không cần điều chỉnh hay thay đổi.

Nhược điểm của bẫy hơi đồng tiền:

  • Gây ồn ào khi xã bẫy, thất thoát một lượng lớn khí
  • Không hoạt động tốt khi có hiện tượng áp suất thấp vì tốc độ dòng chảy qua mặt dưới của đĩa không đủ.
  • Áp suất đầu vào phải tối thiểu nhưng có thể chịu được áp suất nén tối đa là 80% áp suất đầu vào.


Bẫy hơi gầu ngược (Inverted Bucket Trap)

Bẫy hơi gầu đảo hay bẫy hơi gầu ngược ( Inverted Bucket Trap) là thiết bị nhiệt dùng để xả lượng nước nóng ngưng tụ trong hệ thống hơi, được sử dụng rộng rãi với thiết kế dạng cố úp ngược.

cau-tao-bay-hoi-gau-nguoc
Cấu tạo bẫy hơi gầu ngược

Cấu tạo của bẫy hơi gầu ngược

Thân bẫy: được làm từ chất liệu gang, có độ bền, chắc chắn, và chống chịu va đập, chịu được nhiệt độ và áp suất cao. Thân được sơn phủ lớp sơn để chống ăn mòn, oxy hóa từ môi trường làm việc

Cốc phao: được thiết kế dạng trụ hình cốc, với chất liệu Inox, hay thép không gỉ, nên chịu được nhiệt độ cao rất tốt.

Lỗ thông hơi: được thiết kế ở phía trên để hơi có thể thoát ra một cách dễ dàng.

Lỗ xã nước: nằm ở dưới đáy van, 2 đầu bên được thiết kế nối ren hoặc kết nối bích.

Nguyên lý hoạt động của bẫy hơi thùng ngược

nguyen-ly-hoat-dong-bay-hoi-kieu-gau-nguoc
Nguyên lý hoạt động của bẫy hơi kiểu gầu ngược

Trong quá trình hoạt động, nhiệt độ ngưng tụ tăng lên và sẽ đi vào cốc ngưng hơi. Nước ngưng tụ sẽ làm đầy cốc phao ngược và thân cốc ngưng hơi. Khi cốc phao ngược đã ngập đầy nước; lúc này nó sẽ nằm dưới đáy của bẫy đồng thời van sẽ mở và sẽ xả toàn bộ nước ngưng tụ ra ngoài.

Trong quá trình sử dụng hơi nóng sẽ đi vào dưới đáy thùng úp ngược. Khi có nhiều hơi nước nóng thì cốc phao ngược sẽ bị đẩy lên trên; và ở vị trí trên cùng sẽ đóng đế đệm.

Ưu điểm của bẫy hơi gầu ngược

  • Thích hợp cho thu hồi nước ngưng tụ
  • Tiết kiệm năng lượng nhất trong tất cả các loại bẫy hơi.
  • Khi tốc độ truyền nhiệt ở nhiệt độ cao thì đây là loại bẫy dễ được lựa chọn sử dụng nhất
  • Thoát hơi nước ngưng tụ liên tục tại nhiệt độ hơi nóng
  • Không ổn thất hơi nước

Nhược điểm của bẫy hơi gầu ngược

  • Có kích thước lớn hơn các loại bẫy hơi khác có cùng chức năng
  • Khả năng điều tiết, thoát khí ở mức độ vừa phải vì lỗ thông khí có kích thước nhỏ
  • Tạo hiện tượng mắc kệt vì áp lực hơi nước và khí quá lớn sẽ làm cho bẫy hơi đóng không truyền nước ngưng ra bên ngoài.
  • Dễ bị hư hại và đóng băng các vị trí đòn bẫy nếu hoạt động trong nhiệt độ thấp 0 độ C.

Bẫy hơi dạng phao ( bẫy hơi bóng phao)

Đây là thiết bị nhiệt được sử dụng phổ biến trong các hệ thống đường ống hơi công nghiệp. Là thiết bị nhiệt dùng để xả lượng nước ngưng tụ trên hệ thống hơi sau đó xả ra sẽ được bơm cấp lại vào lò hơi.

Có khả năng xả nhanh, giúp giảm lượng hơi tiêu thụ và giúp tiết kiệm nhiên liệu đốt cho nồi hơi.

Cấu tạo chi tiết của bẫy hơi dạng phao

cau-tao-bay-hoi-dang-bong-phao
Cấu tạo bẫy hơi dạng phao

Thân bẫy: làm từ chất liệu gang dẻo, chịu được nhiệt độ, áp lực cao

Đầu vào và đầu xả: là bộ phận kết nối với đường ống, có kiểu lắp ren hoặc lắp bích cho phù hợp với hệ thống đường ống.

Bóng phao: thường làm bằng Inox, nên chịu nhiệt tốt.

Lỗ thông hơi: được thiết kế theo chiều của đầu xả khí, được làm kín bởi nút bịt của bóng phao

Nguyên lý hoạt động của bẫy hơi dạng phao

nguyen-ly-hoat-dong-bay-hoi-dang-phao
Nguyên lý hoạt động của bẫy hơi dạng phao



Khi hơi khí nóng kèm theo nước ngưng đi vào bẫy hơi. Khi sẽ thoát qua lỗ xã khí ( Thermostatic Air Vent) . Nước ngưng nâng bóng phao lên, cùng với đó là các trục và đòn bẩy hoạt động theo, nhấc nút bịt xa khỏi vị trí lỗ ban đầu ra giúp nước và khí thoát ra.

Lúc này khí đưuọc thoát ra khiến lượng nước trong thùng bẫy hạ xuống, làm cho bóng phao cũng dần dần được đưa xuống trở lại vị trí ban đầu và đóng lỗ xả ra.

Quá trình cứ xảy ra liên tục, giúp cho hệ thống hơi được khô nhất. Lượng nước thoát ra lại tiếp tục được hồi lưu quay trở lại lò hơi, nồi hồi giúp tiết kiệm chi phí về nguồn hơi và nhiên liệu đốt

Ưu điểm của bẫy hơi dạng phao

  • Khả năng thoát nước ngưng liên tục.
  • Có thể điều chỉnh được lưu lượng ngưng thoát ra nhiều hay ít mà không ảnh hưởng đến áp suất hoặc tốc đọ của dòng chảy.
  • Chỉ cần có lỗ thông hơi, bẫy sẽ hoạt động một cách xả khí dễ dàng.
  • Được thiết kế, tính toán rất kĩ, nên khả năng chống hiện tượng búa nước. Do đó, được lựa chọn hàng đầu cho các ứng dụng trong hệ thống hơi

Nhược điểm của bẫy hơi dạng phao

  • Có thể dễ bị hỏng do đóng băng nghiêm trọng.
  • Bẫy được thiết kế để hoạt động trên áp suất chênh lệch cao hơn có các lỗ nhỏ hơn để cân bằng độ nở của phao. Nếu một cái bẫy phải chịu áp suất chên lệch cao hơn dự định, nó sẽ đóng băng và không truyền nước ngưng.



Bạn có thể đọc thêm: Hướng dẫn cách lắp đặt bẫy hơi

Bài viết được tổng hợp từ kiến thức thực tế và có tham khảo từ nhiều nguồn tài liệu nước ngoài.
